根据HTTPArchive网站十几年来的对海量网页的统计，网页中加载的图片类资源，体积中位数是1009 KB，请求数量中位数是21个。分别是页面总加载体积2419 KB的41.7% ，和总请求数量72个的29.5%。

可见图片是前端应用绝对的核心内容。

但是长久以来，前端应用的图片类资源面临着许多痛点，主要有：

• 图片体积较大，加载耗时较长。
• CDN流量开销较高：图片类资源数量多、体积大，是CDN费用的主要成本。

前端应用中图片类资源的加载也直接影响着用户体验，图片是首次内容绘制（FCP）和最大内容绘制 (LCP)指标的测量要素，所以从图片类资源入手优化用户体验，对前端应用不可或缺。

1. 图片格式对比

#

浏览器平台支持众多图片格式，分别有不同的特性，我们先通过对比了解一下各种格式：

通过上述表格对比不难看出，图片类格式明显分为2大类：

• 传统图片格式：发明于二十年前的jpg、png、gif、svg等
• 现代图片格式：近十年来发明的webp、avif等

这两类图片从功能上看：

• 体积：传统格式显著大于现代图片格式。相较于jpg格式，webp格式的图片一般能减少10%左右的体积，avif格式更是能减少40%以上的文件体积。
• 特性：现代格式都能覆盖传统格式的动态图片、无损压缩等功能和特性，传统格式特性较为单一，现代格式支持动态图片、无损压缩等特性更多。
• 浏览器兼容性：兼容现代格式的浏览器占比相对略少。

如果能使用webp，avif等现代格式，对解决前端应用图片类资源体积较大，加载耗时较长、CDN开销较高的痛点会有明显优化。

但是浏览器兼容性又让我们无法放开手脚，不敢大胆采用现代格式。

所以有什么两全其美的解决方案吗？

2. 自适应选择最优图片格式方案：<picture>元素

#

性能和兼容性不可兼得的痛点，Web标准的制定者也早有共识，所以针对性地推出了<picture>元素致力于解决这一痛点。

<picture>元素允许同时引入多个图片格式的子元素，并根据浏览器的兼容性，按先后顺序、自适应加载其中1个格式的图片，实现所有用户根据自身兼容性，获取到最优图片格式。

请看代码示例：

<picture>
  <source type="image/avif" srcset="https://cdn.com/image.avif" />
  <source type="image/webp" srcset="https://cdn.com/image.webp" />
  <img src="https://cdn.com/image.jpg" alt="Example" />
</picture>

《<picture>元素示例》在线运行DEMO：https://jsbin.com/xabenap/edit?html,output

在上述例子中，<picture>元素中包含了2个<source>元素和1个<img>元素。

每个<source>元素都包含一个srcset属性，2处srcset属性分别引用了avif, webp格式的图片URL，type属性则是格式对应的MIME类型。

但是这段HTML只会触发avif一个图片资源的下载。

这是因为，对于<picture>元素，浏览器会按照从上到下的顺序检查<source>元素，加载第一个浏览器兼容格式的图片，并忽略后续的<source>元素和img元素。

例如，如果浏览器对各种图片格式都支持，那么上述例子就只会加载排序最靠上的avif格式图片，不会加载后续的webp和jpg2种格式的图片。

如果浏览器对所有<source>声明的图片格式都不支持，它将降级到加载的<img>元素src属性对应的jpg格式图片，作为兜底方案。

<picture>必须声明一个img子元素，否则如果只有source元素，浏览器不会加载source的src属性对应的图片资源。

也就是说，即使用户的浏览器既不支持解析avif, webp格式的图片，甚至不兼容<picture>元素，浏览器也会自动降级到使用<img>元素，确保始终有正确的图片加载。

因此，建议对<picture>元素中的<img>元素使用jpg或png等兼容性较广泛的图片格式作为src属性值。

注：<picture>元素的兼容性：

• Chrome 38+（2014年发布，晚于支持webp，avif格式的版本）
• Edge 13+（2015年发布）
• Safari 9.1+（2016年发布）
• IE不支持，会降级为加载<img>元素

参考资料：https://caniuse.com/?search=picture

<picture>元素经过业界大量实践检验，证明可用于生产环境。

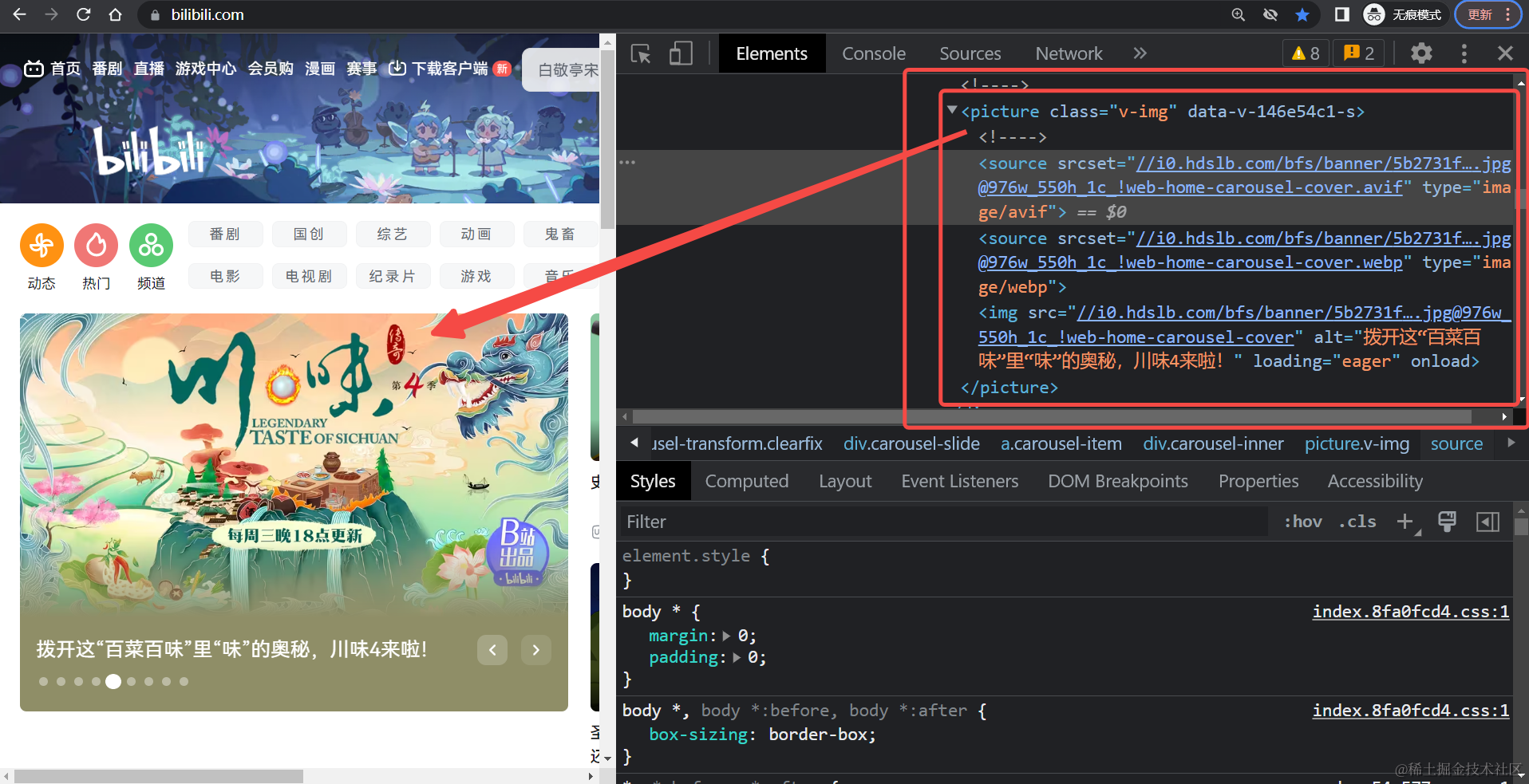

例如，Bilibili视频网站，PC版首页的轮播图、封面图都大量使用了<picture>元素：

用上<picture>元素，终于能实现我们图片性能和兼容性两者兼得的需求了，可随之而来的难点是，如何方便高效地生成各种格式的图片，供<picture>元素使用呢？

3. 图片优化神器——图片CDN

#

工欲善其事必先利其器，图片CDN就是搭配<picture>元素的神器。

图片CDN是CDN的拓展功能，专用于处理图片类型的各种资源。各大云服务供应商都有提供图片CDN服务，除基础的资源存储外，还附带了多种能力，例如：

• 格式转换、体积压缩
• 尺寸缩放
• 添加水印

这些能力使用起来非常方便，一般只需要修改图片的URL参数，即可实现自动对图片应用相关处理。

以腾讯云CDN的图片处理能力为例，他支持的能力和用法如下：

1. 缩放图片：

2. 图片格式转换：

除此之外，还有添加盲水印，高斯模糊，获取图片主色调等众多实用功能，还可以进一步串联使用多种处理方式。

注：各大云服务厂商的图片CDN文档：

• 阿里云：https://help.aliyun.com/document_detail/193596.html
• 腾讯云：图片格式转换文档
• 百度云：https://cloud.baidu.com/doc/BOS/s/ikbitmk26
• AWS：AWS 图片处理文档

使用这些图片CDN，不仅可以让我们方便地使用<picture>元素，还有助于提高日常工作中的开发效率和开发体验，进而让用户获得更好的体验。

例如：

1. 利用格式转换能力，搭配上文中介绍的<picture>元素，实现优先选择加载avif，webp等现代格式图片，减小图片体积、加快加载速度，节省CDN流量。
2. 利用尺寸裁剪能力，优化用户头像的加载，在加载头像缩略图时，用50px50px的小尺寸小图；在用户点击放大看大图时，再加载200200px的大图，从而节省流量。
3. 利用获取图片主色调能力，为图片添加未加载完成时的背景色，避免页面中出现大片空白，为用户带来更好的浏览体验。

图片CDN辅助函数

#

为了便于在前端项目中调用图片CDN的处理能力，我们还可以添加一套辅助函数，例如：

// 预置一批可选格式值，例如缩放到75%，50%，25%
const ImgFormatOptions = {
    scaleTo75Percent: '!75p',
    scaleTo50Percent: '!50p',
    scaleTo25Percent: '!25p',
}

function getImgURL(name, options) {
    if (!name) {
        return ''
    }
    // 图片参数例子：?imageMogr2/thumbnail/!50p
    let url = `http://examples-1251000004.cos.ap-shanghai.myqcloud.com/${name}`
    if (!options) {
        return url
    }

    // 如果参数组合复杂，可以改为使用 URLSearchParams API
    // const searchParams = new URLSearchParams()
    // searchParams.set(option.key, option.value)
    //  return `${url}${searchParams.toString()}`

    let params = `?imageMogr2/`
    if (options.format) {
        params+=`format/${options.format}`
    } else if (options.thumbnail) {
        params+=`thumbnail/${options.thumbnail}`
    }
    // else if  ......

    return `${url}${params}`
}

基于这套辅助函数，我们就可以在前端的代码逻辑中，方便地使用图片CDN的各项能力，请看代码示例：

// 1. 格式转换
getImgURL('sample.jpeg', {format: 'avif'})
// http://example.myqcloud.com/sample.jpeg?imageMogr2/format/avif

// 2. 裁剪缩略图
getImgURL('sample.jpeg', {thumbnail: ImgFormatOptions.scaleTo50Percent})
// http://example.myqcloud.com/sample.jpeg?imageMogr2/thumbnail/!50p

还可以进一步和前端组件结合使用，封装出加载最优图片格式的<PictureImage>组件，React组件示例代码如下：

const ALL_IMAGE_FORMAT = ['avif', 'webp']; // 按顺序，优先加载靠前的格式

export default function PictureImage({ src, alt }) {
  return (
    <picture>
      {ALL_IMAGE_FORMAT.map((format) => {
        return (
          <source
            srcSet={getImgURL(src, { format })}
            type={`image/${format}`}
          />
        );
      })}
      <img alt={alt} src={src} />
    </picture>
  );
}

4. 验证量化和评估

#

1. 验证

#

1. 使用辅助工具验证图片格式

#

在图片CDN开启前，我们可以先在本地用图片格式转化工具，找一些前端应用中的图片，验证格式转换后的体积变化、视觉变化。

例如：

• 使用在线的格式转化工具：https://convertio.co/zh/
• 使用本地安装的 ffmpeg 转化图片格式：

ffmpeg -i input.jpg -c:v libaom-av1 output.avif

2. 确认图片CDN开关、收费及限制条件

#

图片CDN一般是需要独立开启的CDN服务，使用前记得检查，是否已经对指定的CDN域名开启了图片处理功能。

此外，部分CDN供应商，对特殊的图片处理（例如盲水印）有专门的计费规则，使用前一定确认一下，避免被意外扣费：

• 腾讯云图片CDN计费规则
• 百度云图像处理计费规则

最后，图片CDN的处理能力一般都对原图片的尺寸、体积有最大限制，超过这一限制，就不会生效，使用前也应该加以注意，兼容这些边界情况。

2. 量化

#

1. 图片类资源加载总体积指标

#

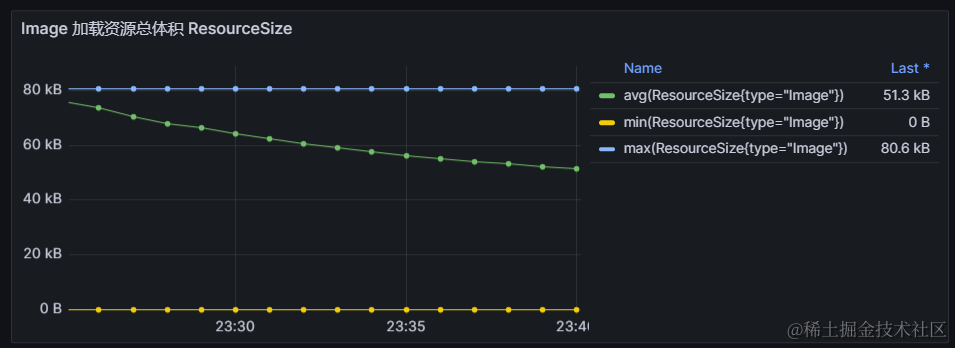

我们可以继续复用第5节中介绍的《加载资源总体积指标》，基于Performance API的transferSize或encodedBodySize属性和initiatorType获取图片类资源的体积，并在Grafana中修改查询语句为sum(ResourceSize{type="Image"})，过滤出图片类资源的体积，做出如下可视化图表：

如果，页面和图片数量较多，导致上报数据过多，推荐使用第3节介绍的采样率，在保证量化准确性的基础上，减少上报数据量，节省用户网络流量，降低服务器负担。

2. CDN流量开销

#

图片体积相关的优化对CDN的流量开销也会有显著影响，因为图片往往是CDN中占比最大的资源，通过我们的优化体积变化后，预期也会直观的反应在CDN的流量费用上。

我们可以通过CDN供应商的管理后台，查询CDN账单，对比图片格式优化前后的CDN流量费用，用来量化图片优化的效果。

3. FCP和LCP指标

#

图片是FCP指标测量的首次渲染内容和LCP指标测量的最大元素的候选项，所以对图片体积相关的优化，也应该使用FCP和LCP作为量化指标。

在生产环境中，更推荐使用我们在第2节介绍的堆叠百分比评分图，稳定、准确地量化这2项指标，避免极端值导致的异常波动。

3. 评估

#

通过我们上述介绍的自适应选择最优图片格式优化，预期能让前端应用加载的图片类资源体积显著减少，优化后大多数用户从加载jpg，改为加载webp或avif格式的图片，加载的图片体积预计能减少20%至40%。让图片类资源加载总体积指标在优化后，平均值、最大值、最小值都有显著下降。

同时，CDN流量花费预期也会因为图片体积减少，而有所下降，为我们带来真金白银的优化收益。

此外，如果图片类资源是FCP和LCP指标的测量目标，FCP和LCP的堆叠百分比评分图中，评分为优的占比，预期也会在优化后显著增加，例如下图 LCP评分百分比在11-12图片格式优化上线后，评分为优的占比，有显著的增长，如下图表现：

小结

#

这一节中，我们首先了解了各种图片格式的特性和体积表现。

随后，为了解决图片类资源长期以来体积大、加载慢、耗费流量的痛点，学习了用<picture>元素实现自适应选择最优图片格式方案。

以及在开发实践中，使用辅助函数、配套组件方便高效地使用图片CDN的经验。
